Конструкторская документация, по которой можно изготавливать
Комплекты РКД по ЕСКД, 3D-модели, расчёты и реверс-инжиниринг импортных узлов. Каждый чертёж проходит нормоконтроль и проверку технологом производства — прежде чем попасть к вам.
Берём задачу на любой стадии
От фотографии изношенной детали до полного комплекта документации с литерой. Единичные детали, узлы, нестандартное оборудование.
Рабочая конструкторская документация
Чертежи деталей, сборочные чертежи, спецификации по ЕСКД. Готово к передаче в производство.
Реверс-инжиниринг и импортозамещение
Обмер образца, восстановление геометрии и допусков, подбор отечественных материалов-аналогов.
3D-моделирование
Твердотельные модели деталей и сборок. Проверка собираемости и пересечений до металла.
Прочностные и тепловые расчёты
Проверка несущей способности, температурных деформаций, подбор сечений. Отчёт прилагается к КД.
Металлоконструкции
Чертежи марок КМ и КМД: рамы, площадки, опорные и несущие конструкции под оборудование.
ТУ, паспорта, руководства
Технические условия, паспорта изделий, руководства по эксплуатации. Авторский надзор за изготовлением.
От заявки до комплекта — по прямой
Заявка и исходные данные
ТЗ, эскиз, фото, старый чертёж или сам образец — работаем с тем, что есть.
Обмер / 3D-фиксация
Выезжаем на площадку или принимаем деталь у себя. Снимаем геометрию, фиксируем посадки и износ.
3D-модель
Строим модель, согласовываем с вами габариты и присоединительные размеры до выпуска чертежей.
Расчёты
Прочность, жёсткость, тепловые деформации — там, где это критично для ресурса.
Чертежи и спецификации
Полный комплект по ЕСКД: деталировка, сборки, ведомости, ТУ по необходимости.
Нормоконтроль и проверка технологом
Каждый лист проходит нормоконтроль и оценку изготавливаемости — документация не «висит в воздухе».
Передача комплекта
Исходники в вашем САПР, PDF для цеха, 3D для станков с ЧПУ. Авторский надзор — по запросу.
Спроектировано в бюро
3D-модели реальных разработок. Полные комплекты РКД на эти изделия переданы заказчикам и отработаны в производстве.

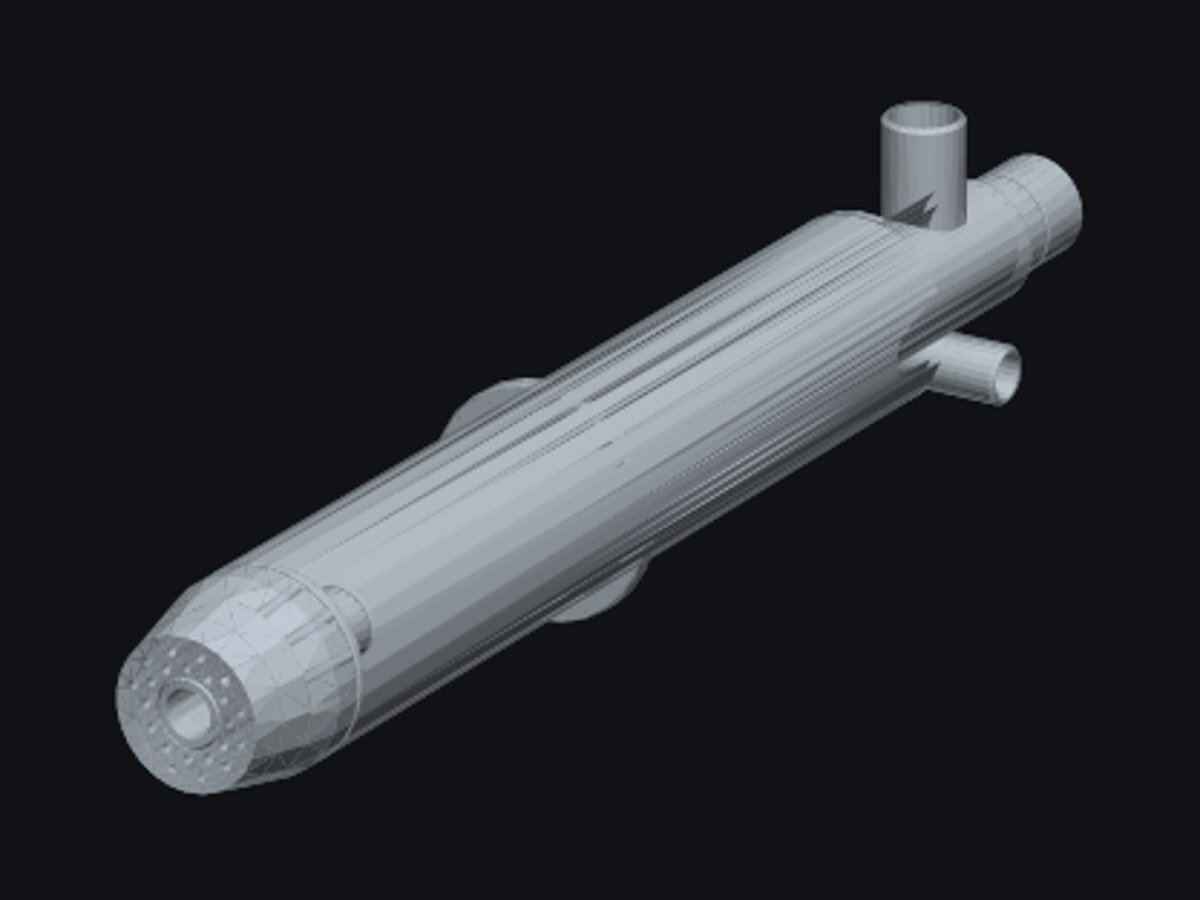

Горелка для ДСП
Стеновая горелка дуговой сталеплавильной печи

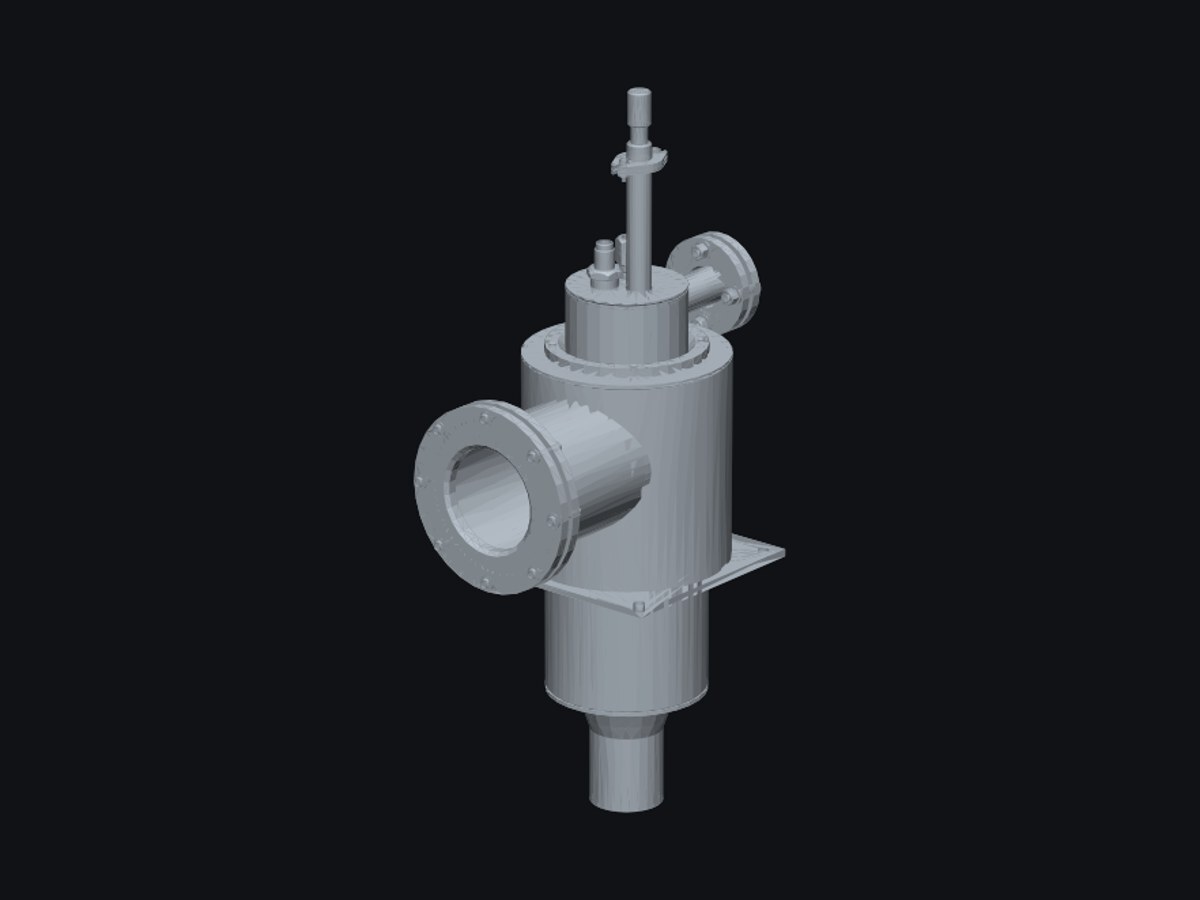

Горелка ГТС-35
Восстановление КД по образцу, адаптация под доступные материалы

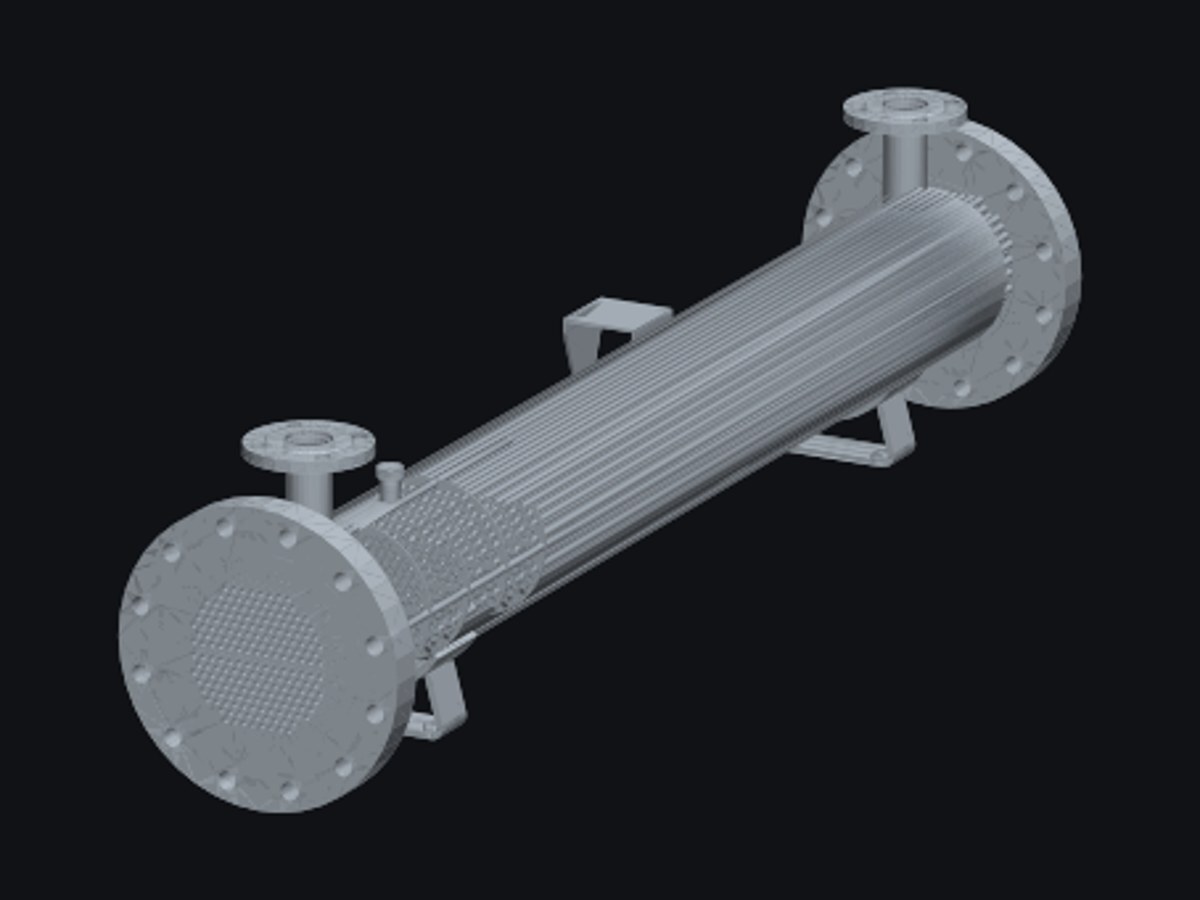

Кожухотрубный теплообменник
Тепловой и прочностной расчёт, полный комплект РКД

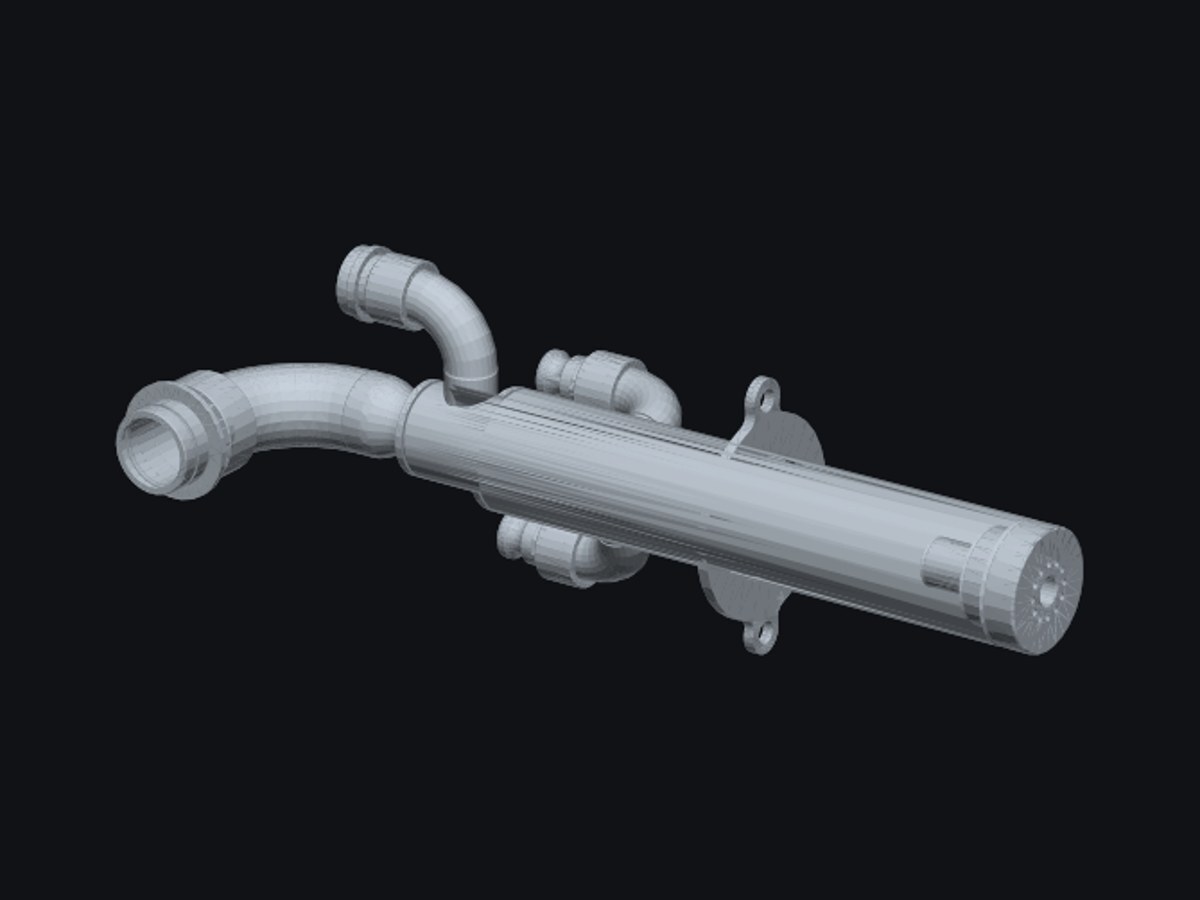

Газокислородная горелка
Горелочный узел для высокотемпературного нагрева

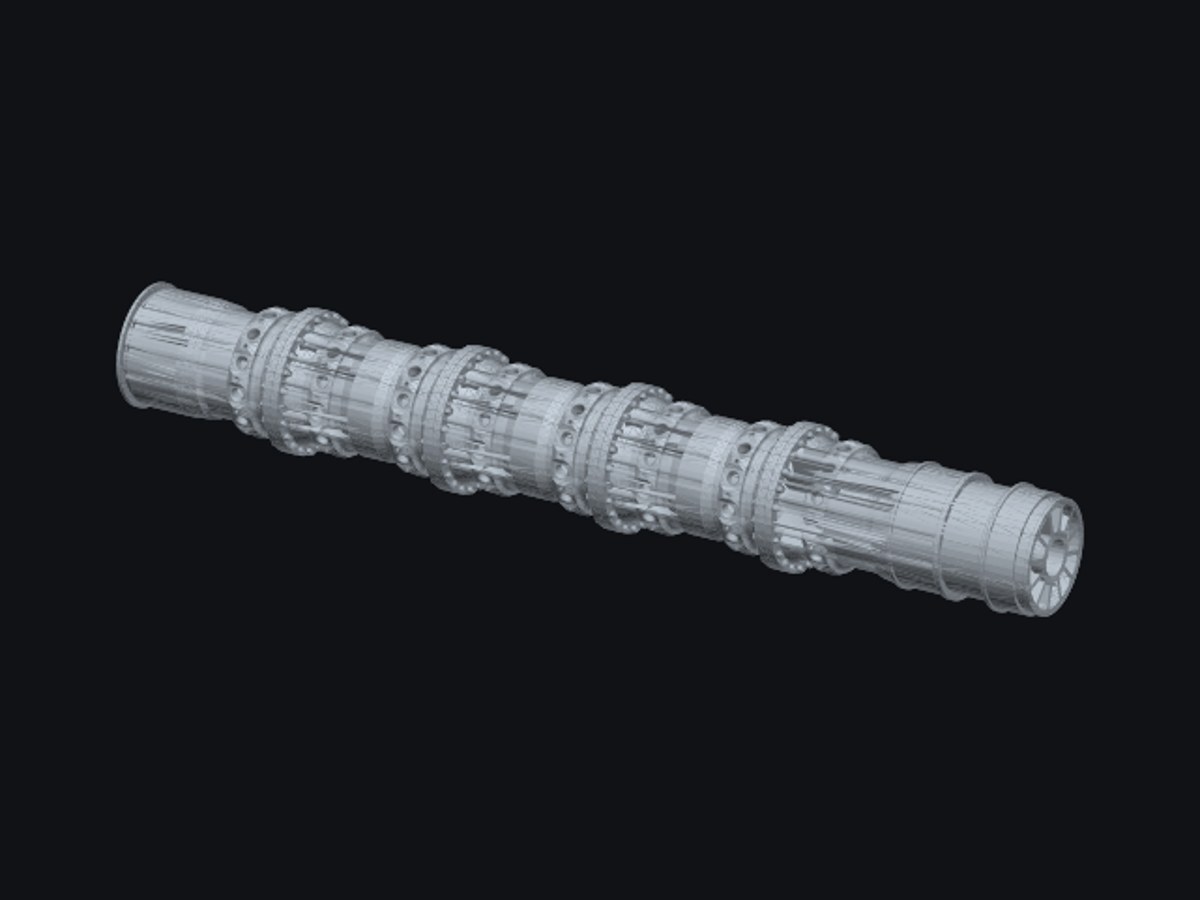

Вал ячейкового питателя
Модель под обработку на станке с ЧПУ

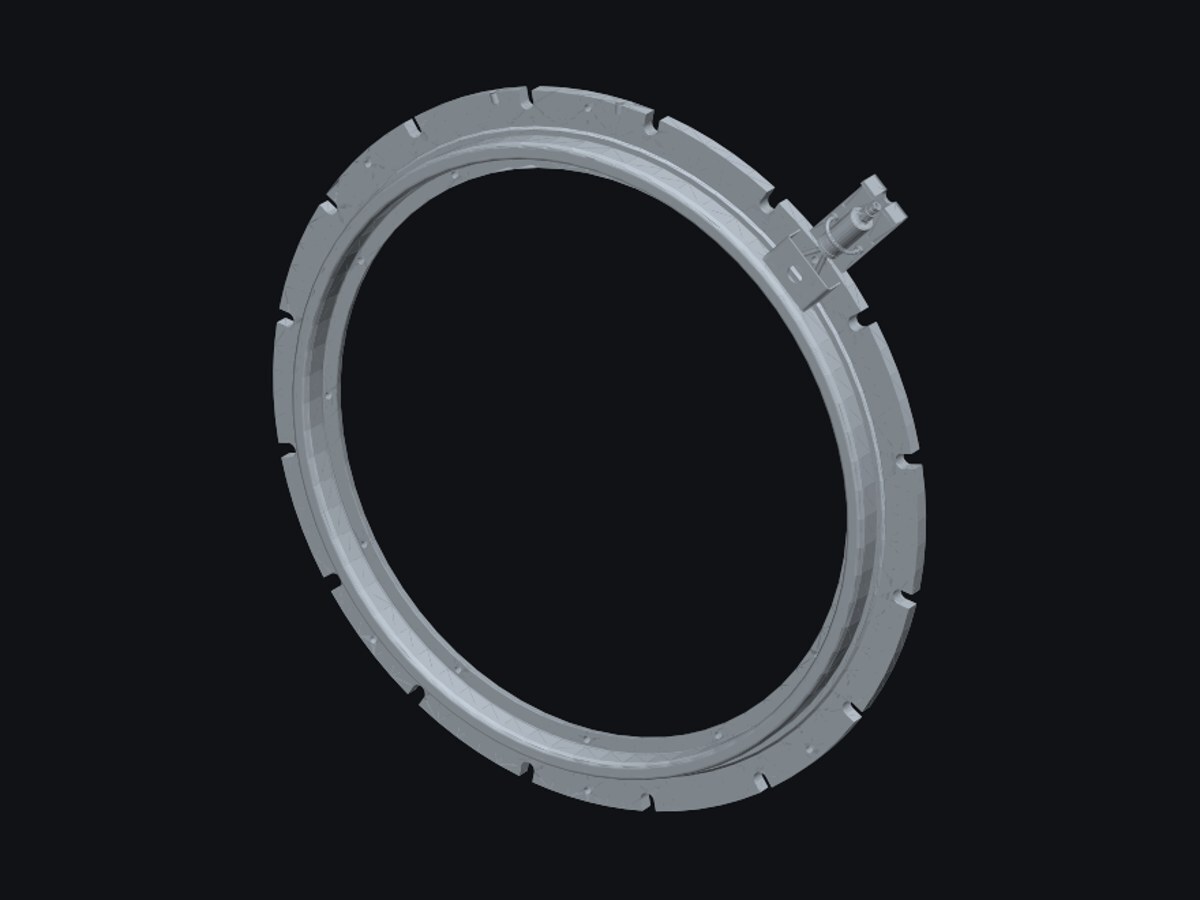

Седло в сборе
Узел трубопроводной арматуры с притираемыми поверхностями
Что вы получаете
Комплект в форматах вашего производства — исходники остаются у вас.
| СБ.00.00.000 СБ · Изделие заказчика | |||
| Разраб. | КБ Семенова | Лит. | О₁ |
| Пров. | Ведущий конструктор | Масса | по спецификации |
| Т.контр. | Технолог производства | Масштаб | 1:1 |
| Н.контр. | каждый лист комплекта | Листов | полный комплект |
Наши чертежи проверяются в металле
За бюро стоит сварочное производство спецсплавов. Конструкции, которые мы проектируем, изготавливаются и работают — поэтому в документации нет решений, которые нельзя выполнить в цехе. Нужно изделие под ключ? Спроектируем и изготовим.
Производство StrongSteel →ЧЕРТЁЖ → МЕТАЛЛ → РЕСУРС
